浮動活塞，縮緊
軟密封閥座采用V型系列
法蘭連接：符合ASMEB165；EN1092-1標準

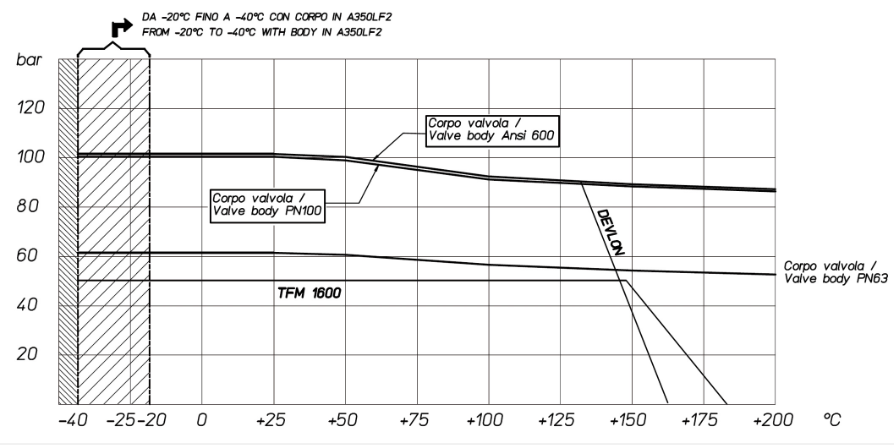

工作溫度：查閱壓力溫度附表
壓力等級：符合ANSI600/PN63-100標準
適用介質：空氣、水、氣體、石油產品。
防靜電裝置：符合EN 12662-2標準
閥桿密封：V型系列，采用TFM1600聚四氟乙烯材料
閥桿增加了氟橡膠O形環密封圈
閥桿防沖出裝置
執行器連接板開孔符合ISO5211標準
關閉角>7°
外表面處理：發藍鈍化膜
工作溫度：閥體采用LF2鋼材，可達-40°C
如需其他法蘭連接標準請聯系銷售部門。
密封材料：PTFE加玻璃（RPTFE-GF），PTFE加碳石墨（RPTFE-CF）。如需其它密封材料，請與我們的銷售部門聯系。
單向球閥采用活塞球內壓力補償孔
手柄、螺帽及閥桿彈簧采用不銹鋼
采用材料（用于閥體/活塞球/閥桿）與標準配置不同的參數要求，請與我們的銷售部門聯系
外表面處理：鍍白鋅、環氧樹脂漆，（如需其它處理方式，請與我們的銷售部門聯系）。
符合歐盟承壓設備97/23 EC PED標準
符合歐盟防爆ATEX 2014-34-EU標準
符合TA-LUFT VDI 2440標準
消防安全：符合EN ISO 10497 / API 607標準
井口安全閥API 6D標準：僅為法蘭符合ANSI標準的球閥，提供n°6D-1007資質證書
閥體厚度符合ASME B16.34, ASME VIII div.1, EN12516標準。
API 6D
材料及等級：對ANSI美標閥門，符合ASME B16.34標準；對PN公稱壓力閥門，符合 EN12516標準
|
特性與優點 |
||
|
1 |
抗靜電裝置（活塞球、閥桿和閥體間電流的連續性） |
避免因靜電的積累而造成可燃、可爆環境下的不測事故 |
|
保障整個閥門壽命期間的安全 |
||
|
2 |
雙防磨密封環 |
保障了閥門工作時較小的扭矩 |
|
與單密封環相比磨損較小 |
||
|
3 |
“V”型密封件由3個密封圈+一個O形環組成 |
保證了長時間使用后閥門的良好密封性 |
|
4 |
閥桿密封件的彈簧墊片 |
保障了對因閥桿長時間半旋轉產生零部件間隙的彌合，避免了介質的外流 |
|
在產生大量熱能情況下，使密封件性能不受損壞 |
||
|
5 |
彈性石墨密封件 |
保障了閥門對外密封性能不受產生的熱量影響 |
|
由于從原料至成品處于同一位子加工，保證了精確的閥門軸線 |
延長了閥門的壽命 |
|
|
減少閥門工作扭矩 |
||
|
使設備的保養維修直接方便 |
減少了保養維修的成本 |
|
|
碳鋼閥門按照nace對材料標準的要求制造的 |
保障了抗腐蝕性 |
|
|
材料的延伸性增大 |
||
|
歐瑪爾公司對生產過程全程跟蹤 |
對所有工藝程序進行最嚴格的控制 |
|
|
能快速滿足客戶的特殊配置要求 |
||
|
消防安全資質證書 |
在火災中也能保障閥門的不泄漏 |
|
|
ATEX防爆資質證書 |
可在有潛在爆炸危險的環境中安裝 |
|
|
“ＴＡ?。蹋眨疲孕孤?biāo)準”資質證書 |
保障了閥桿對外密封的安全 |
|
|
ＡＰ１６Ｄ資質證書 |
可使用于油氣及石化行業 |
|
|
所有生產過程都有案可查 |
||
|
PED資質證書 |
完全符合歐盟承壓設備安全標準要求 |
|
| (*): A351 CF8M |
| (**): 對于公稱通徑 ≤DN40x32 的閥門，僅能提供 CF8M材料的? |
| (x): 304 s.s. 不銹鋼 |
| (xx): 301 s.s. 不銹鋼 |
| ???: 對于公稱通徑 ≤DN40x32 的閥門型號，僅提供采用 DEVLON 材料做的 |
| (1): 對于公稱通徑 DN150x100 僅能提供 304?材料的 |
| (.): 其它可按要求提供的材料 |

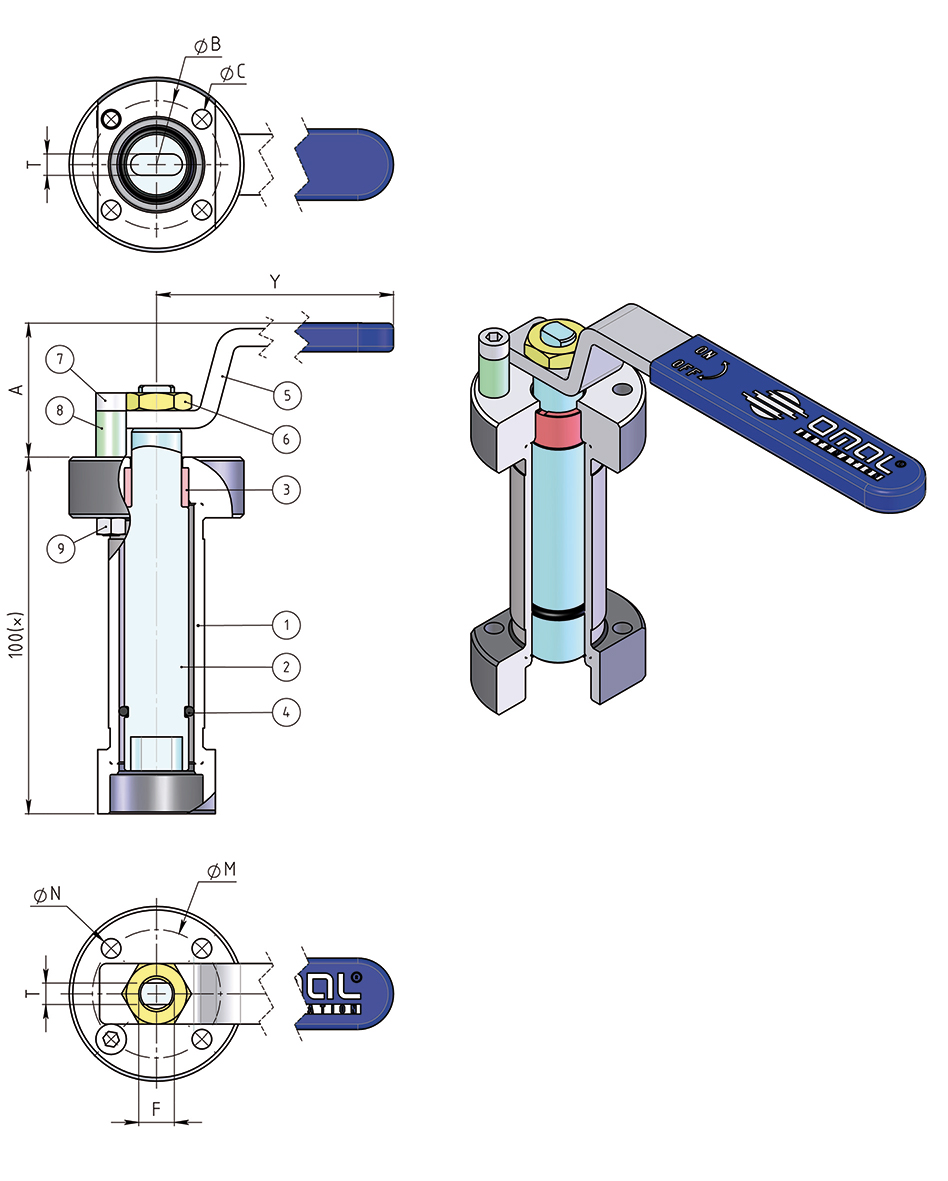

| 材料表 | ||
| 零部件編號 | 零部件名稱 | ?????????材料 |
| 1 | 延伸軸 | AISI304 S.S.不銹鋼 |
| 2 | 閥銷 | AISI 430 F?不銹鋼 |
| 3 | 套子 | 聚甲醛樹酯 |
| 4 | O形環 | 丁晴橡膠 |
| 5 | 手柄 | (*)?鍍鋅 |
| 6 | 螺帽 | (*)?鍍鋅碳鋼 |
| 7 | 把手柄 | (*)?鍍鋅碳鋼 |
| 8 | 把手柄螺絲 | A2-70 |
| 9 | 把手柄螺帽 | A2 (**) |
| (*):按要求可提供 304不銹鋼 |
| (**):閥門沒有符合ISO F04的連接口 |

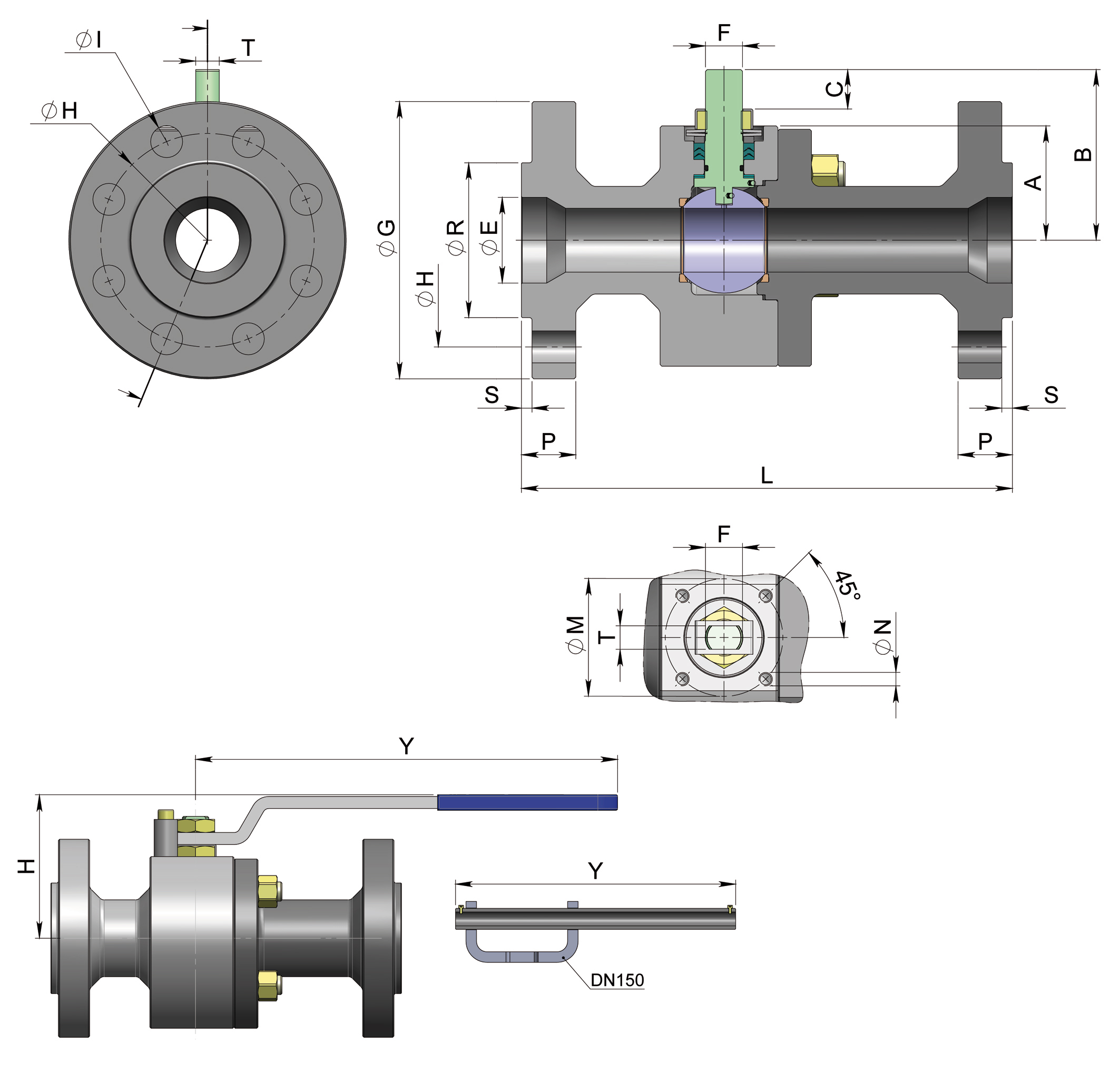

| ISO | A | B | C | M | N | F/T | Y |
| F03 | 36 |
36
|
5,5 | 36 | 5,5 | 10/6 | 140 |
| F04 | 43 | 42 | 5,5 | 42 | M5 | 12/8 | 150 |
| F05 | 45 | 50 | 6,5 | 50 | 6,5 | 16/10 | 275 |
| F07 | 54 | 70 | 9 | 70 | 9 | 22/14 | 350 |
| F10 | 76 | 102 | 11 | 102 | 11 | 30/18 | 450 |
備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。
備注：尺寸取決于閥門接口的規格
備注：尺寸取決于執行器的規格

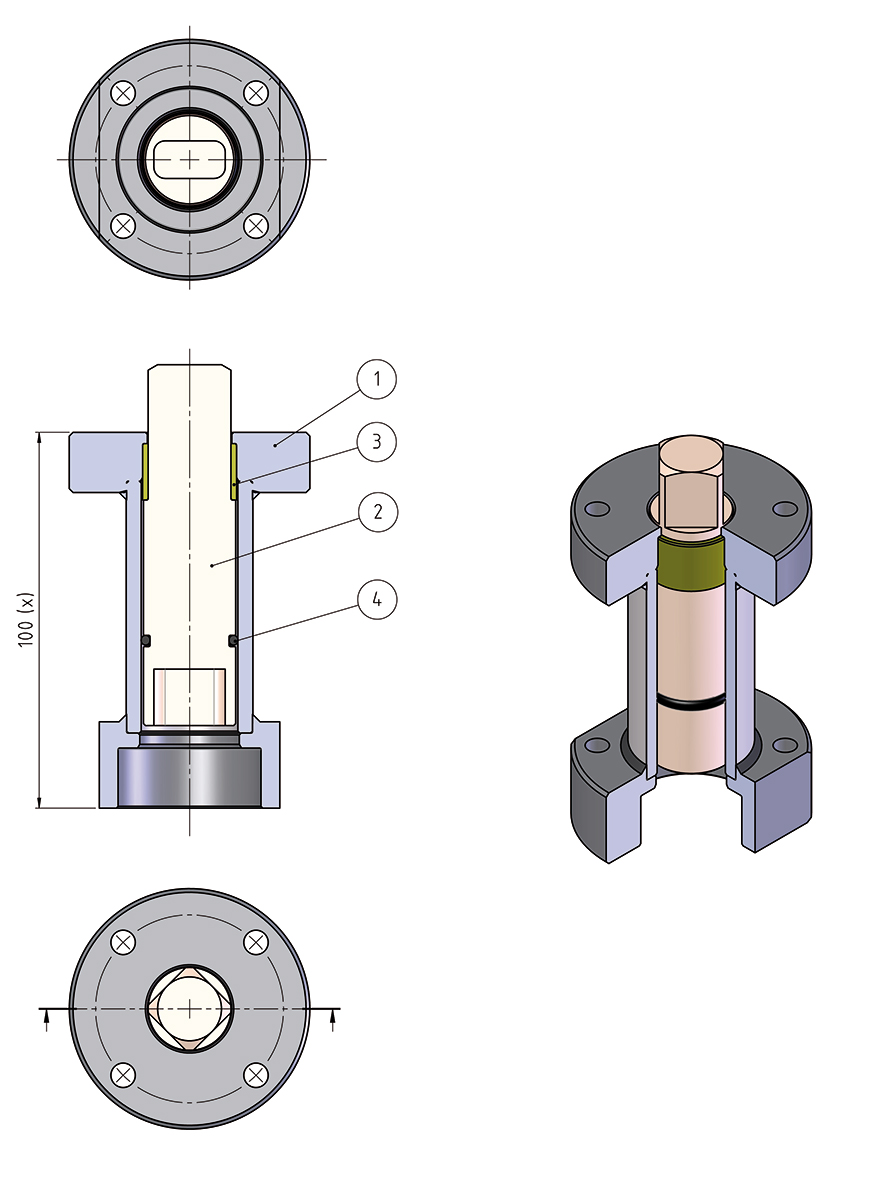

材料表
| 材料表 | ||
| 零部件編號 | 零部件名稱 | 材料 |
| 1 | 延伸軸 | 304 S.S.不銹鋼 |
| 2 | 閥銷 | AISI 430 F不銹鋼 |
| 3 | 閥套 | 聚甲醛樹酯 |
| 4 | O-RING | 丁晴橡膠 |
備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。
