安裝標準

可提供的產品規格：從公稱通徑DN 40 至 DN 300 ，PN 10 - PN 16

法蘭標準：PN 10=PN 16 公稱通徑從 DN 40 至 DN 150；  PN 10 或 PN 16公稱通徑從DN 200 至 DN 300。

根據客戶需要還可提供：PN 16  公稱通徑從DN 200 至 DN 300。

總體安裝要求符合UNI EN593 標準。

法蘭間距要求符合EN 558-1 20系列標準。

執行器連接要求符合ISO 5211 標準。

密封圈密封等級符合EN 12266-1 A級。

其它組合要求可以在訂貨時提出。

介質工作溫度：乙丙橡膠EPDM -40℃至+135℃；丁晴橡膠NBR -23℃至+82℃；氟橡膠FKM-10℃至+190℃*；  聚四氟乙烯PTFE -25℃至+150℃*

對夾法蘭間承受壓力：PN16 bar，適用于公稱通徑DN40至DN150；PN10或PN16 bar，適用于公稱通徑DN200至DN300

按客戶要求可提供的特別安裝

介質工作溫度：硅膠密封圈從 -50°C至 +160°C；NBR CARBOX碳纖維丁晴橡膠密封圈從 -10°C至 +82°C；適用于食品流體的NBR丁晴橡膠密封圈從 -23°C至 +82°C；HNBR 氫化丁晴密封圈從-20°C至 +120°C。

至于其它特殊的安裝要求，請與我們的技術部門聯系。

    資質認證

符合歐盟壓力設備97/23 EC “PED”標準；德國DVGW可燃?xì)怏w(V376)標準認證；英國RINA標準認證；符合德國D.M.n°174有關食品與飲水標準(V376)；符合歐盟94/9/EC中防爆標準

影像可能對產品不具有代表性

?特性與優點
1	閥門執行器連接符合EN ISO5211：2002標準	能與任何執行器耦合連接
2	雙閥桿導向套	使閥桿與閥體完全對稱，避免了高壓時的振動晃動
		同時減少閥桿與閥體間的摩擦
3	硫化密封圈鑲嵌于硬質環上	工作時密封圈變形較小
		維護保養時，方便拆裝
		密封圈在組裝時不受法蘭變形影響
		沖壓過程中對尺寸的要求更加精確
4	閥桿分兩部分組成，無固定銷	維護保養時，方便蝶板拆裝
		蝶板比單一閥桿的閥門要薄，所以Kv更大
5	碟板外圍做了拋磨處理，	密封圈磨損小，密封性更好
		由于蝶板與密封圈間的摩擦小，產生的扭矩也小
	多種可選材料	可按需采用不同的材料
	ATEX防爆資質證書	可在有潛在爆炸危險的環境中安裝
	PED承壓設備資質證書	完全符合歐盟承壓設備與裝置的安全標準

? ? ?密封備用組件

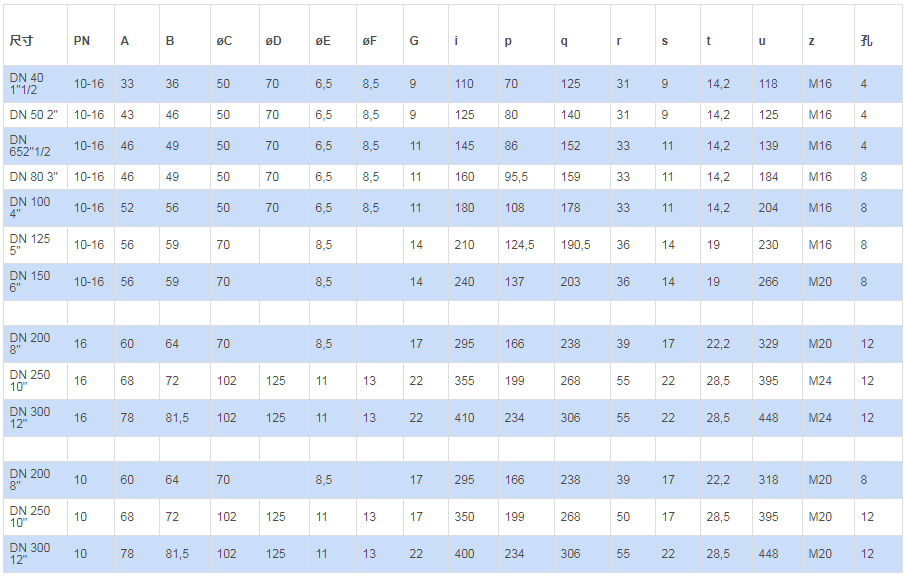

? ? 規格

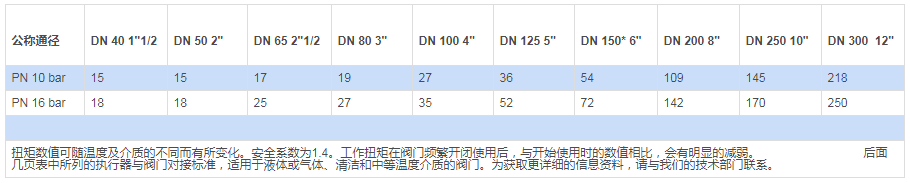

? ? 起步扭矩 Nm

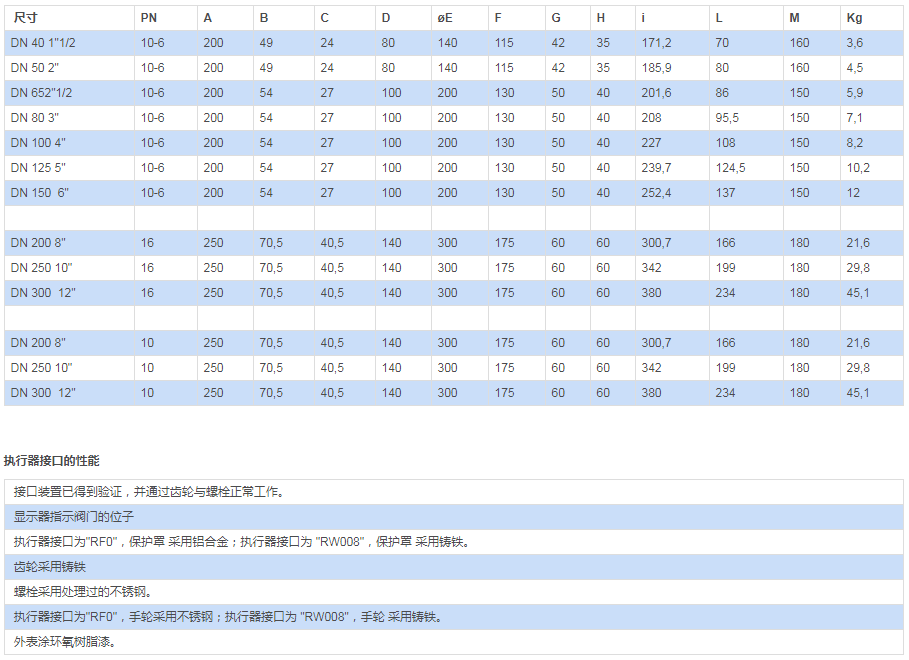

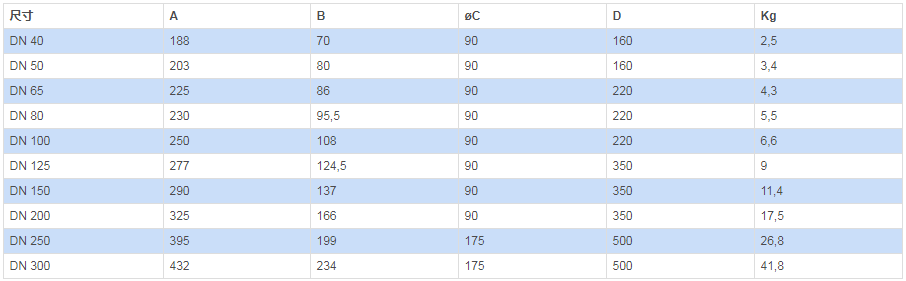

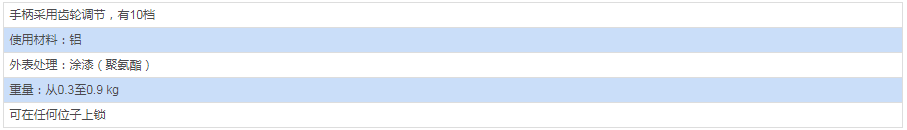

? ? 手動閥門 ? ? 對夾式帶手柄蝶閥 385-386-387 ? ? 手柄的性能 ? ? ?對夾式帶執行器接口蝶閥 385-386-387型

? ? ?裸軸蝶閥編號

* 可按照要求提

?對于ATEX防爆型編號，尾部增加字母YX

* 可按照要求提

?對于ATEX防爆型編號，尾部增加字母YX

* 可按照要求提

?對于ATEX防爆型編號，尾部增加字母YX

? ? 閥門-執行器連接要求
