法蘭標準：型號PN 10 - PN 16 - ANSI 150不銹鋼： 公稱通徑從 DN 40 至 DN 300。
型號PN 10： 公稱通徑從DN 350至DN 600。
總體安裝要求符合UNI EN593 。
法蘭間距規格符合EN 558-1 20系列標準。
執行器連接要求符合ISO 5211 標準（公稱通徑DN40-DN300）。
密封圈密封等級符合EN 12266-1 A級。
其它組合要求可以在訂貨時提出。
介質工作溫度：乙丙橡膠EPDM -40℃至+135℃；丁晴橡膠NBR -23℃至+82℃；氟橡膠FKM-10℃至+190℃；
聚四氟乙烯PTFE -25℃至+150℃
鑄鐵閥體的工作溫度：環境溫度為-25°C至+250°C。
對夾法蘭間承受壓力：PN16 bar，適用于公稱通徑DN40至DN300；PN10 bar，適用于公稱通徑DN350至DN600
* DN40-DN300
介質工作溫度：硅膠密封圈從 -50°C至 +160°C；適用于食品流質的NBR 碳纖維丁晴橡膠密封圈從 -23°C至 +82°C；HNBR 氫化丁晴密封圈從 -20°C至 +120°C。
至于其它特殊的安裝要求，請與我們的技術部門聯系
符合歐盟壓力設備97/23 EC “PED”標準；德國DVGW可燃?xì)怏w(V376)標準認證；英國RINA標準認證；符合德國D.M.n°174有關食品與飲水標準(V376)；符合歐盟2014-34-EU中防爆標準
影像可能對產品不具有代表性
特性與優點 |
||
| 1 | 閥門執行器連接符合EN ISO5211：2002標準 | 能與任何執行器耦合連接 |
| 2 | 雙閥桿導向套 | 使閥桿與閥體完全對稱，避免了高壓時的振動晃動 |
| 同時減少閥桿與閥體間的摩擦 | ||
| 3 | 硫化密封圈鑲嵌于硬質環上 | 工作時密封圈變形較小 |
| 維護保養時，方便拆裝 | ||
| 密封圈在組裝時不受法蘭變形影響 | ||
| 沖壓過程中對尺寸的要求更加精確 | ||
| 4 | 閥桿分兩部分組成，無固定銷 | 維護保養時，方便蝶板拆裝 |
| 蝶板比單一閥桿的閥門要薄，所以Kv更大 | ||
| 5 | 碟板外圍做了拋磨處理， | 密封圈磨損小，密封性更好 |
| 由于蝶板與密封圈間的摩擦小，產生的扭矩也小 | ||
| 多種可選材料 | 可按需采用不同的材料 | |
| ATEX防爆資質證書 | 可在有潛在爆炸危險的環境中安裝 | |
| PED承壓設備資質證書 | 完全符合歐盟承壓設備與裝置的安全標準 | |

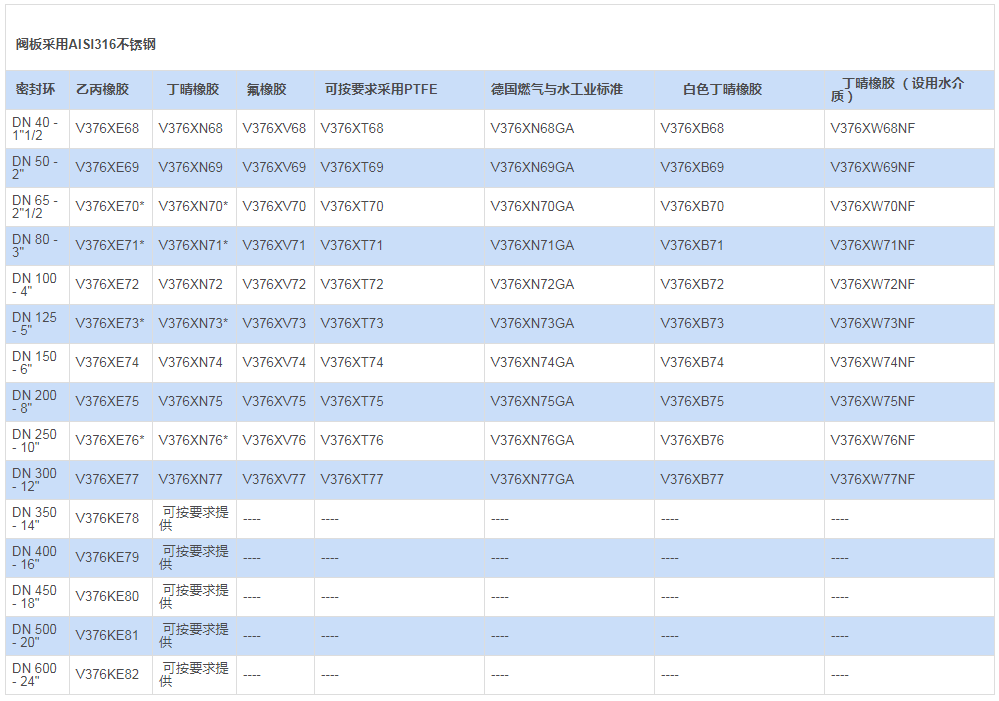

| 密封圈 | 乙丙橡膠 | 丁晴橡膠 | 氟橡膠 | 白色丁晴橡膠 | 碳纖維丁晴橡膠 |
德國燃 氣與水工業標準 |
| DN 40 | KGFE0068 | KGFN0068 | KGFV0068 | KGFA0068 | KGFC0068 | KGFG0068 |
| DN 50 | KGFE0069 | KGFN0069 | KGFV0069 | KGFA0069 | KGFC0069 | KGFG0069 |
| DN 65 | KGFE0070 | KGFN0070 | KGFV0070 | KGFA0070 | KGFC0070 | KGFG0070 |
| DN 80 | KGFE0071 | KGFN0071 | KGFV0071 | KGFA0071 | KGFC0071 | KGFG0071 |
| DN 100 | KGFE0072 | KGFN0072 | KGFV0072 | KGFA0072 | KGFC0072 | KGFG0072 |
| DN 125 | KGFE0073 | KGFN0073 | KGFV0073 | KGFA0073 | KGFC0073 | KGFG0073 |
| DN 150 | KGFE0074 | KGFN0074 | KGFV0074 | KGFA0074 | KGFC0074 | KGFG0074 |
| DN 200 | KGFE0075 | KGFN0075 | KGFV0075 | KGFA0075 | KGFC0075 | KGFG0075 |
| DN 250 | KGFE0076 | KGFN0076 | KGFV0076 | KGFA0076 | KGFC0076 | KGFG0076 |
| DN 300 | KGFE0077 | KGFN0077 | KGFV0077 | KGFA0077 | KGFC0077 | KGFG0077 |
| DN 350 | KGFE0078 | KGFN0078 | --- | --- | --- | --- |
| DN 400 | KGFE0079 | KGFN0079 | --- | --- | --- | --- |
| DN 450 | KGFE0080 | KGFN0080 | --- | --- | --- | --- |
| DN 500 | KGFE0081 | KGFN0081 | --- | --- | --- | --- |
| DN 600 | KGFE0082 | KGFN0082 | --- | --- | --- | --- |

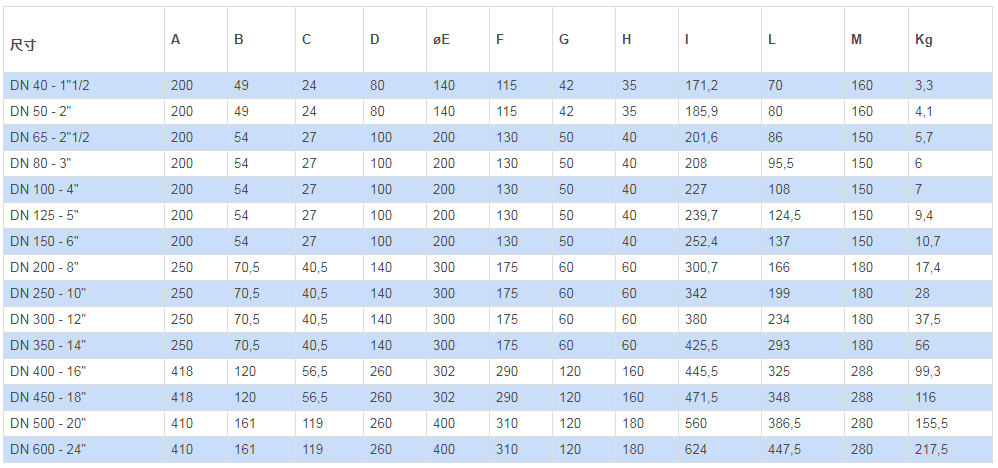

光閥體
備注： 尺寸 G’, R’, S’所對應的是規格為PN10的閥門
扭矩?cái)?shù)值可隨溫度及介質的不同而有所變化。安全系數為1.4。工作扭矩在閥門頻繁開閉使用后，與開始使用時的數值相比，會有明顯的減弱。

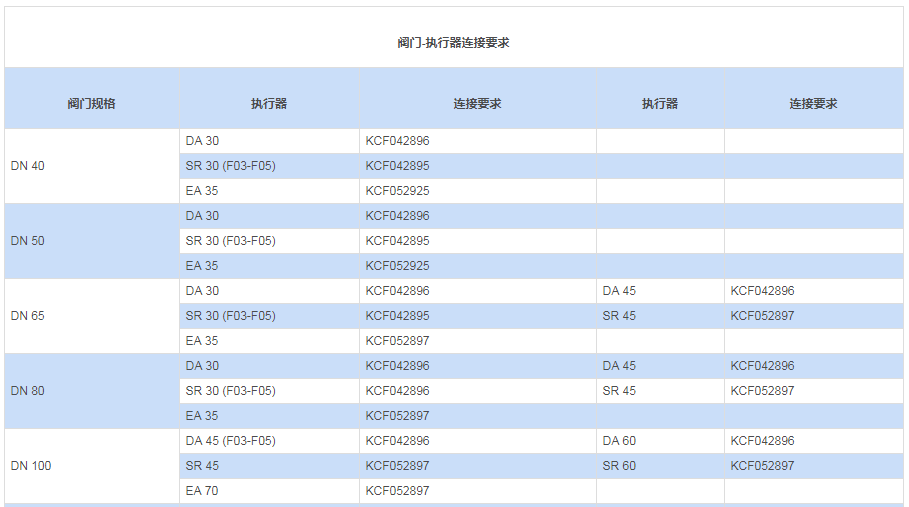

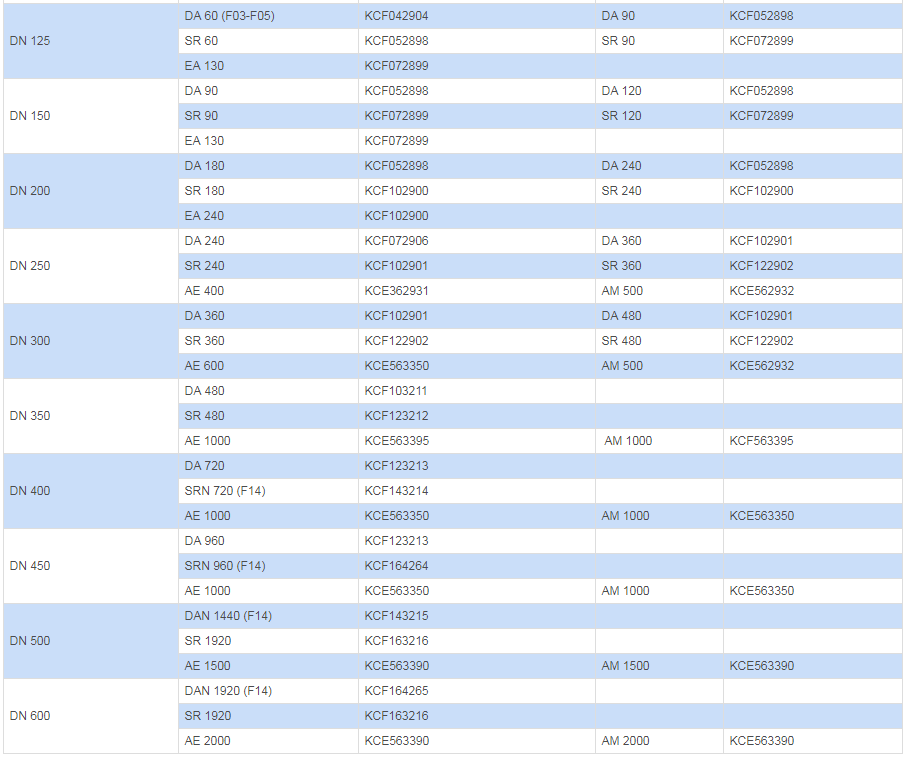

后面幾頁表中所列的執行器與閥門對接標準，適用于液體或氣體、清潔和中等溫度介質的閥門。為獲取更詳細的信息資料，請與我們的技術部門聯系。

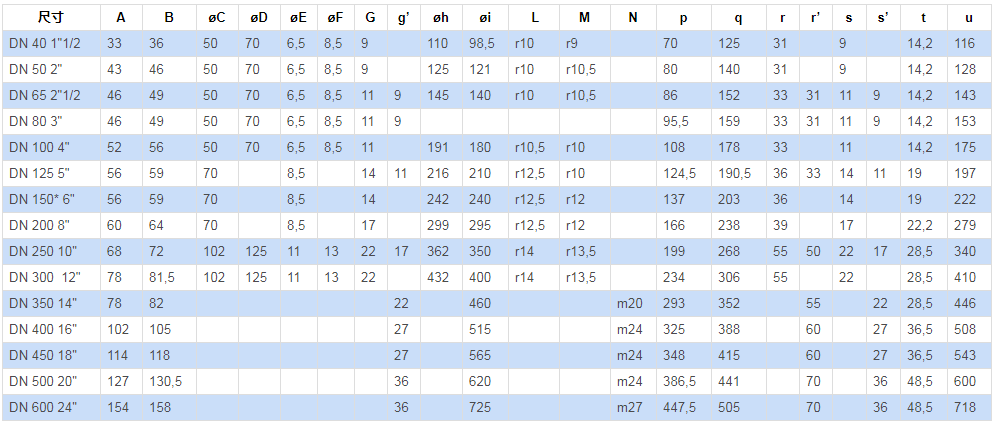

手動閥門
尺寸
A
B
?C
D
Kg
DN 40
188
70
90
160
2,2
DN 50
203
80
90
160
3
DN 65
225
86
90
220
3,8
DN 80
230
95,5
90
220
4
DN 100
250
108
90
220
5,1
DN 125
277
124,5
90
350
7,8
DN 150
290
137
90
350
9,2
DN 200
325
166
90
350
13,3
DN 250
395
199
175
500
25,1
DN 300
432
234
175
500
34,5
手柄的性能
手柄采用齒輪調節，可調節10個位子；
材料：鋁；
外表面處理工藝：涂漆（聚氨酯）；
重量：從0.3至0.9 kg。
可在任意位子上鎖。

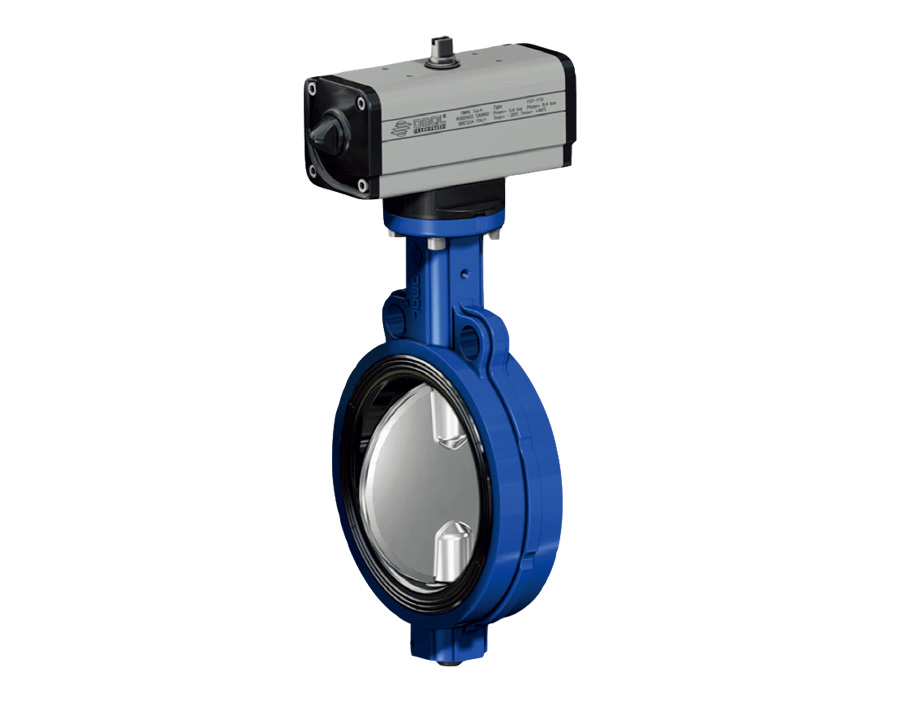

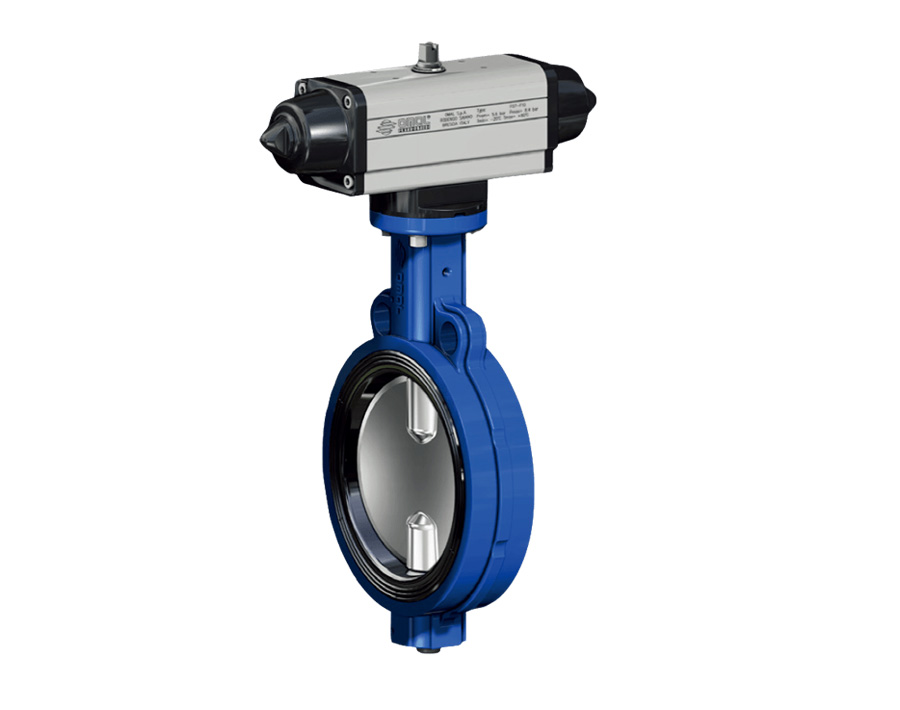

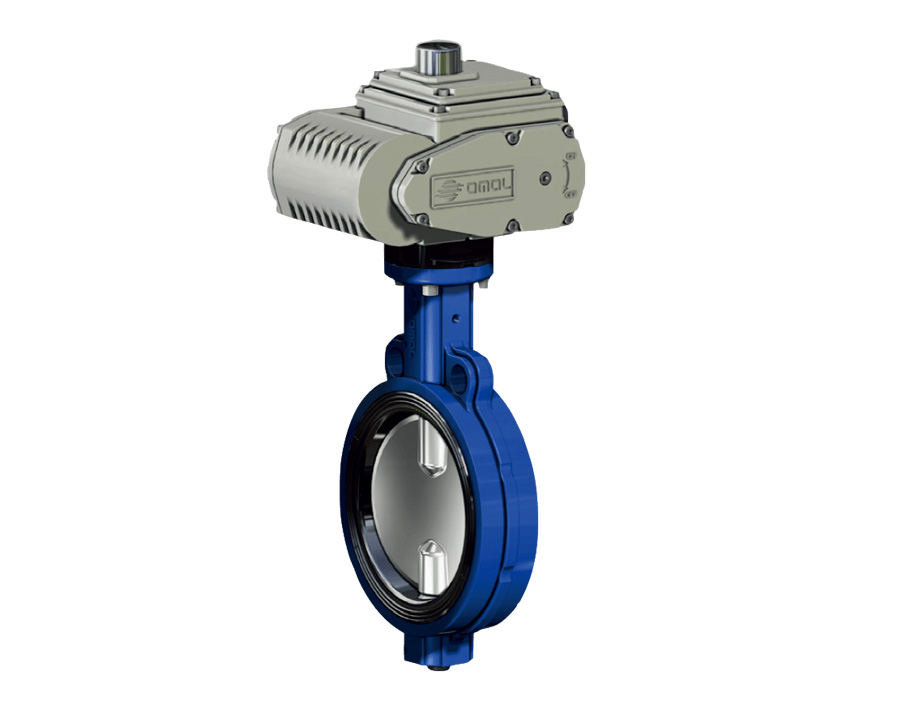

375-376-377 型帶執行器接口的 閥門
連接口要求 |
| 連接裝置通過蝸輪蝸桿起作用，并經試驗確認。 |
| 位子指示器方便觀察閥門位子。 |

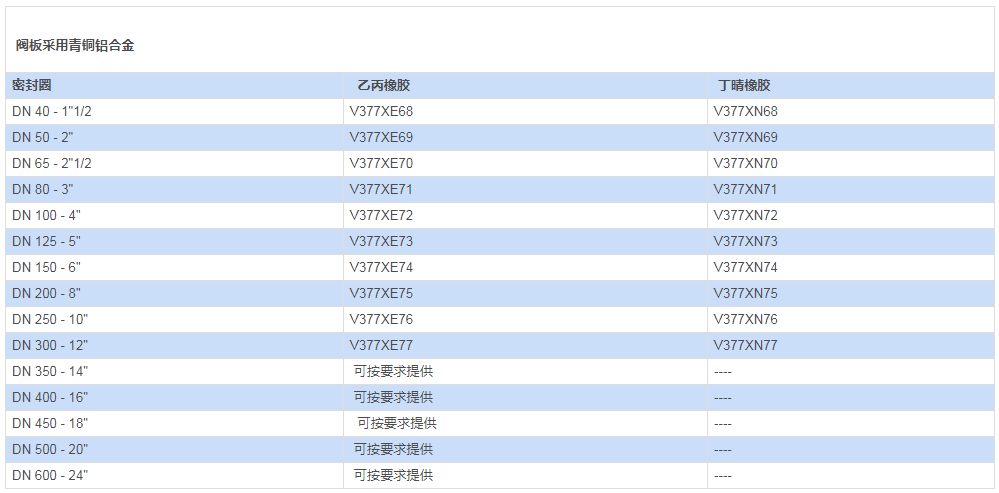

*對于公稱壓力PN 10 bar閥門：字母K替代編號中的字母X
對于ATEX防爆型編號，尾部增加字母YX

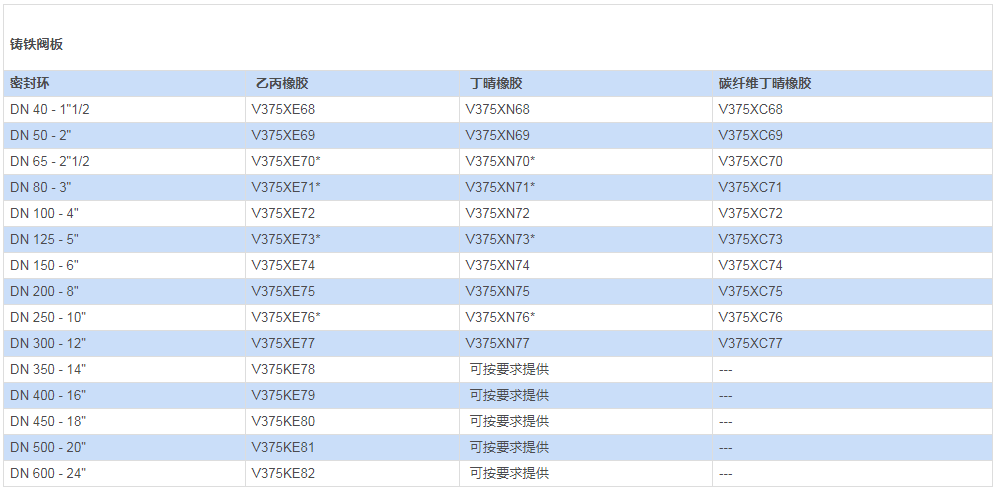

* 對于公稱壓力PN 10 bar閥門：字母K替代編號中的字母X
對于ATEX防爆型編號，尾部增加字母YX
對于ATEX防爆型編號，尾部增加字母YX
蝶閥工作方式表
DA 連接雙動氣動執行器的閥門工作方式表
SR 連接單動氣動執行器的閥門工作方式表
